Průmyslová ocelová hala menší velikosti, je navržena jako jednolodní s rozponem haly 12 m, délky 22 m s okapní výškou 7,2 m.

Jedná se o klasickou rámovou konstrukci s modulem 5,5m. Sklon střechy je navržen 6 %.

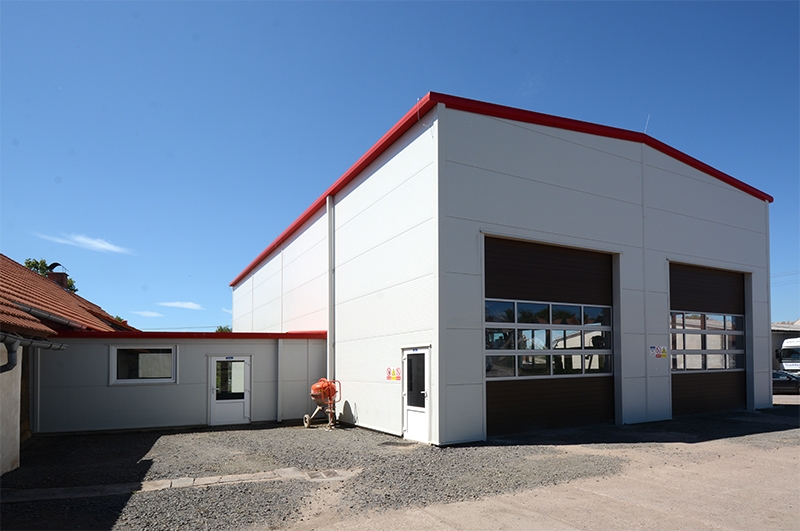

Součástí ocelové haly je také menší přístavek (který se někdy nazývá „apendix“) rozměru 4000 x 7143 mm, s okapní výškou 3032 mm. Primární ocelová konstrukce je opatřena nátěrem tloušťky 100my v odstínu RAL 9002, shodně jako vnitřní plochy stěnových a střešních panelů.

Sekundární nosná ocelová konstrukce je zhotovena z pozinkovaných profilů METSEC tvaru „Z“, případně tvaru “C“.

BAREVNÉ ŘEŠENÍ, které vždy esteticky a architektonicky dotváří a podtrhuje budovanou montovanou halu, je v tomto případě navrženo: u střešních panelů v barvě RAL 3000 - ohnivě červená, která barevně výrazně evokuje klasickou novou pálenou taškovou krytinu. Stěnové panely jsou naproti tomu navrženy v poměrně oblíbené decentní a nevtíravé barvě RAL 9002 - šedobílá, která je použita na panely oboustranně.

OPLÁŠTĚNÍ OCELOVÉ HALY

STŘEŠNÍ PANELY

Po dohodě s investorem byly na opláštění ocelové konstrukce vybrány střešní panely KINGSPAN s optimální tepelnou izolací

KINGSPAN KS1000 RW tl.120mm, RAL 3000/9002 ext. / Int.,  U=0.213(W/m2K), FeZn plech oboustranně lakovaný polyesterem 25/7my, izolační hmota (IPN pěna). Na přístavku jsou použity střešní panely KINGSPAN FF tl. 150 mm ve stejném barevném provedení RAL 3000/9002, ale izolační hmotu tvoří minerální vlna.

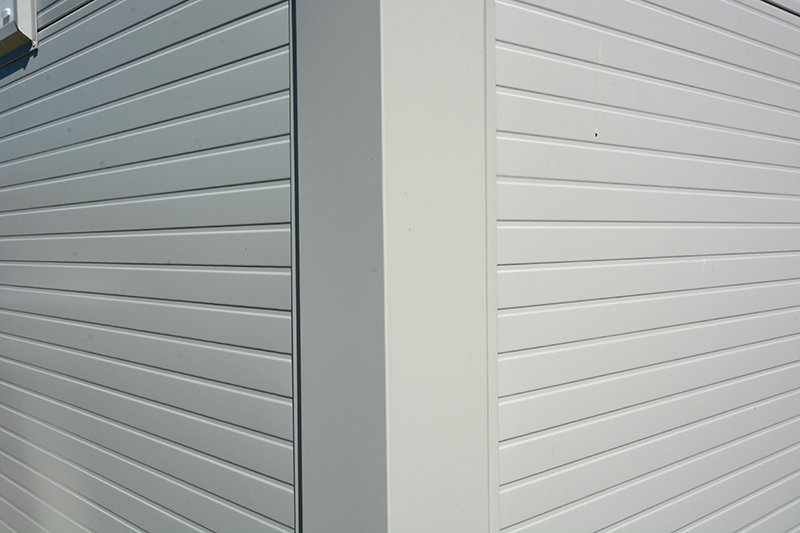

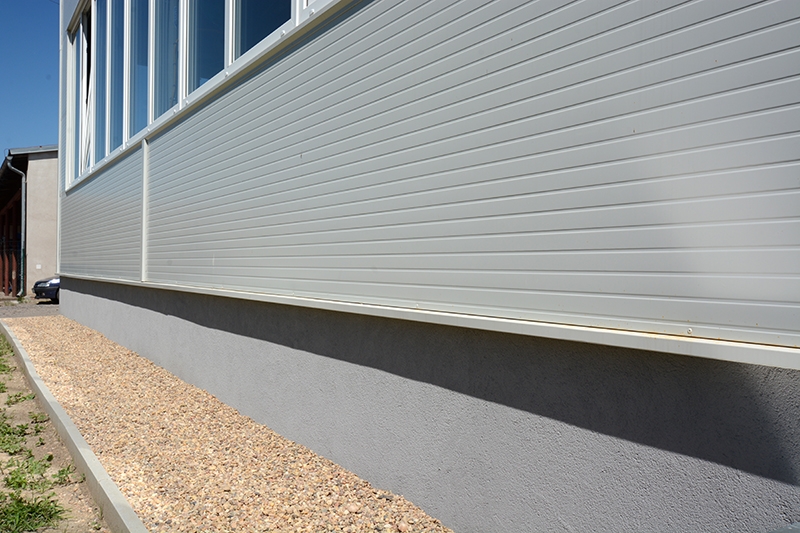

STĚNOVÉ PANELY

KINGSPAN KS1150 TF tl.100mm, RAL 90002/9002 ext. / Int. (stěnový panel tl.100mm, U=0.22(W/m2K), FeZn plech oboustranně lakovaný polyesterem 25/7my, izolační hmota (IPN pěna), skladebná šíře 1150mm)

DOPLŇKY HALY

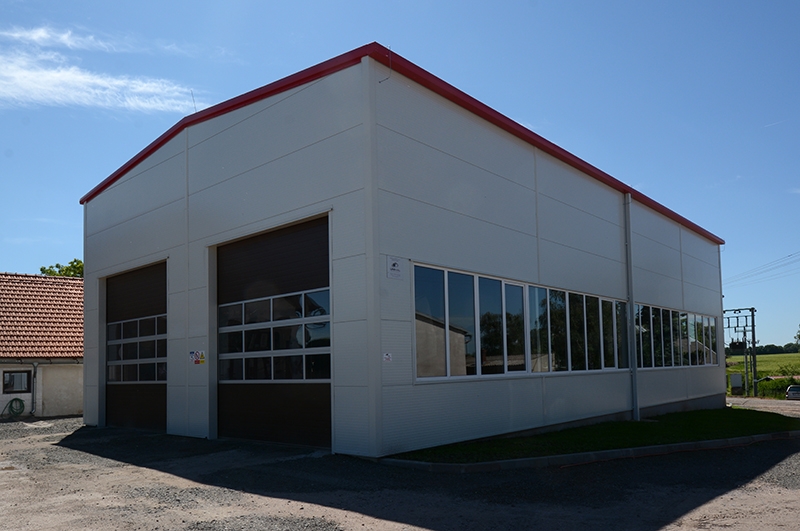

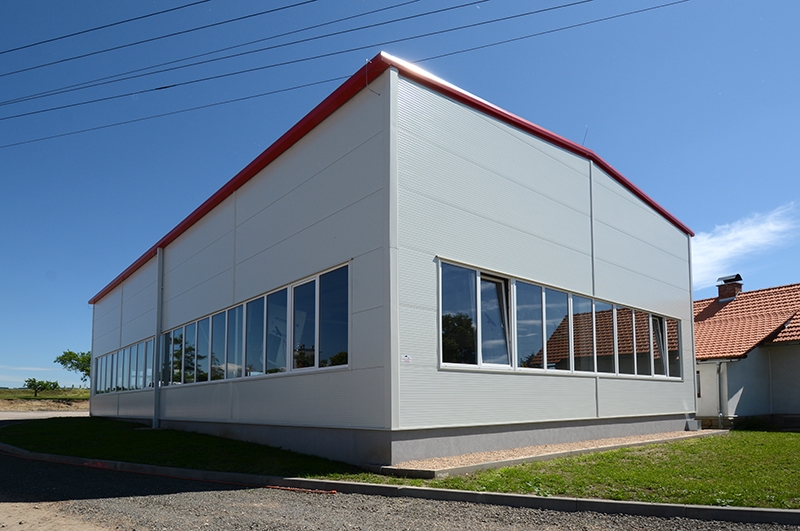

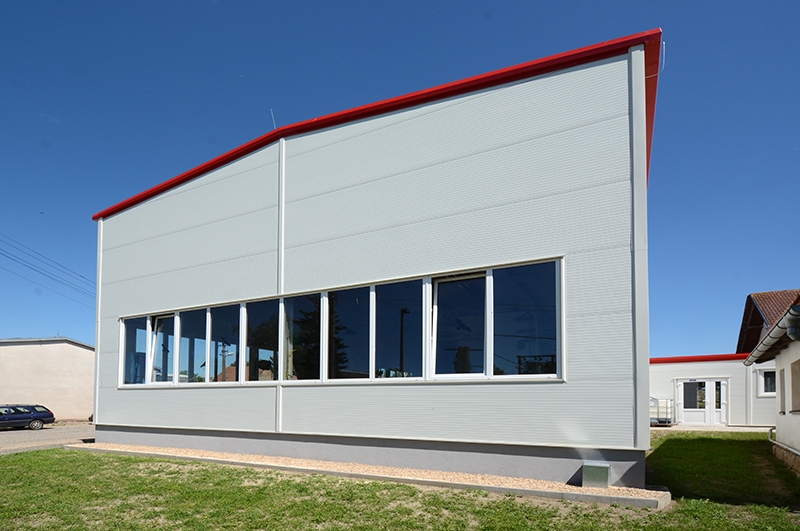

Plastové dveře a okna jsou bílá v barvě RAL 9010. Ocelové hale ze strany vjezdu dominují dvoje sekční vrata barvy RAL 8014, sépiová hnědá, rozměru 4000/4500 mm s prosvětlovacími panely. Vrata v hale jsou na elektrický pohon s impulsním ovládáním. Z bočního pohledu celkový ráz haly podtrhuje výrazně velkoryse navržené prosvětlení dvacetimetrovým pásovým plastovým oknem v rozměru 2300/20000 mm.

Celkový dojem z barevného řešení montované haly je pojat jako „tradiční stavba“ – světle šedé stěny s bílými okny a hnědými vraty, ale s barevným kontrastem výrazně červené střechy.
