Montovaná ocelová hala pro automatické dávkování paliva
V roce 2023 jsme zrealizovali ocelovou konstrukci s opláštěním pro naskladňování a manipulaci s palivem pro společnost Teplárna Otrokovice a.s.
Podrobnosti
TECHNICKÉ PARAMETRY MONTOVANÉ HALY
Ocelová konstrukce se zastřešeným prostorem je primárně určena pro automatizaci dávkování paliva společnosti Teplárna Otrokovice.
Ocelová konstrukce automatického zakladače paliva

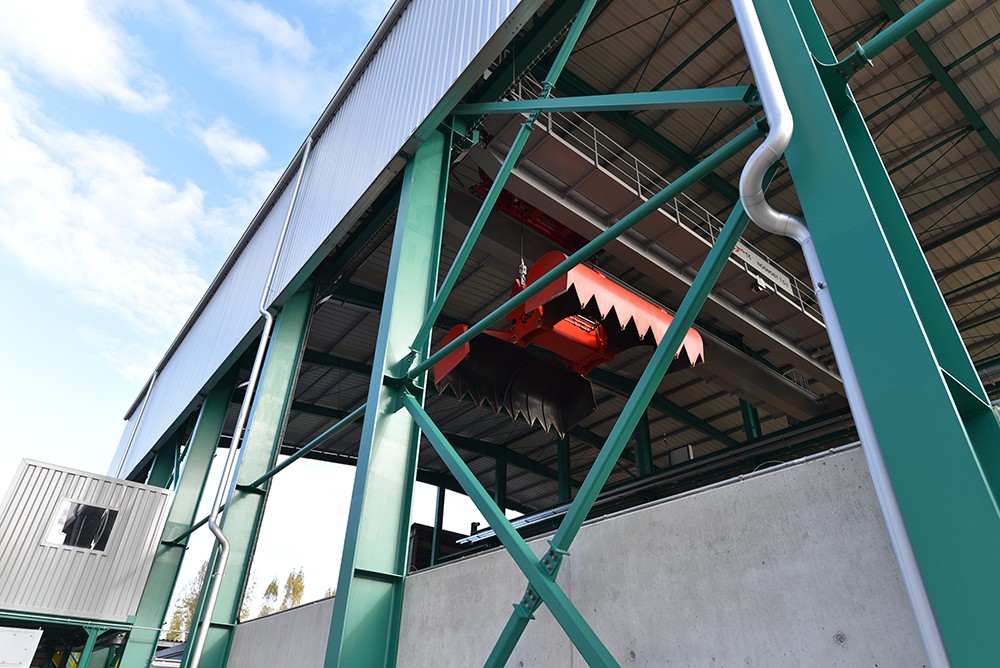

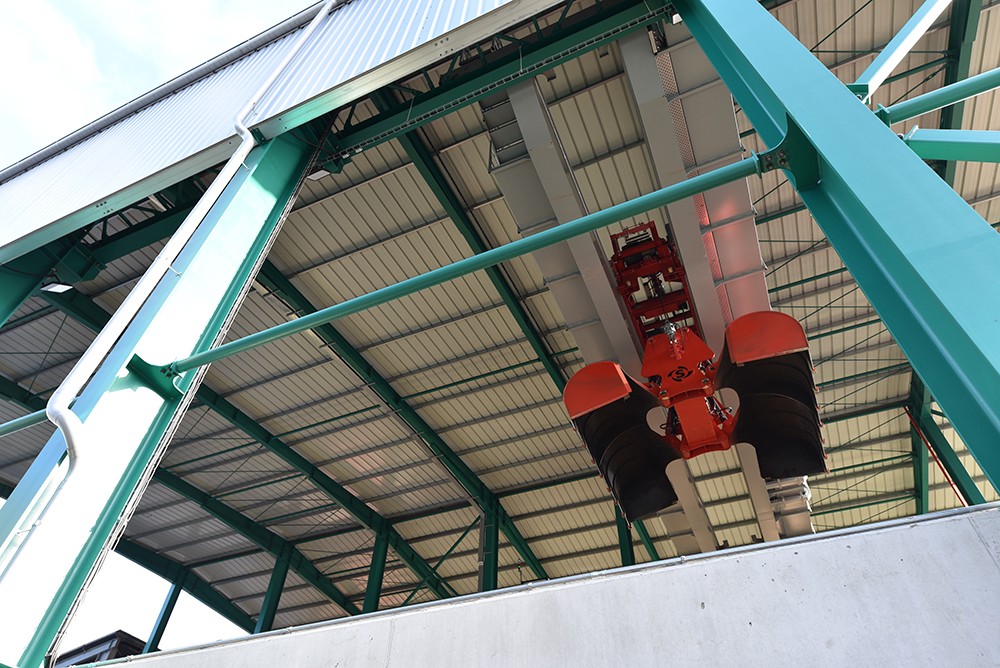

Ocelová konstrukce naší produkce v tonáži 150t byla zrealizována v průběhu roku 2023. Ocelová nosná konstrukce je řešena jako otevřený přístřešek pro automatický zakladač o nosnosti 3,3t a celkové hmotnosti zakladače 21,9t. Ocelová konstrukce je navržena dvoulodní, kdy jedna z lodí je opatřena automatickým zakladačem.
Ocelová konstrukce je složena z ocelových IPE a HEA profilů, kotvení je navržené vetknuté a kloubové. Ztužení ocelové konstrukce zajišťuje systém trubek a kulatiny do kříže.
Konstrukce je řešena s požární odolností 15 minut.

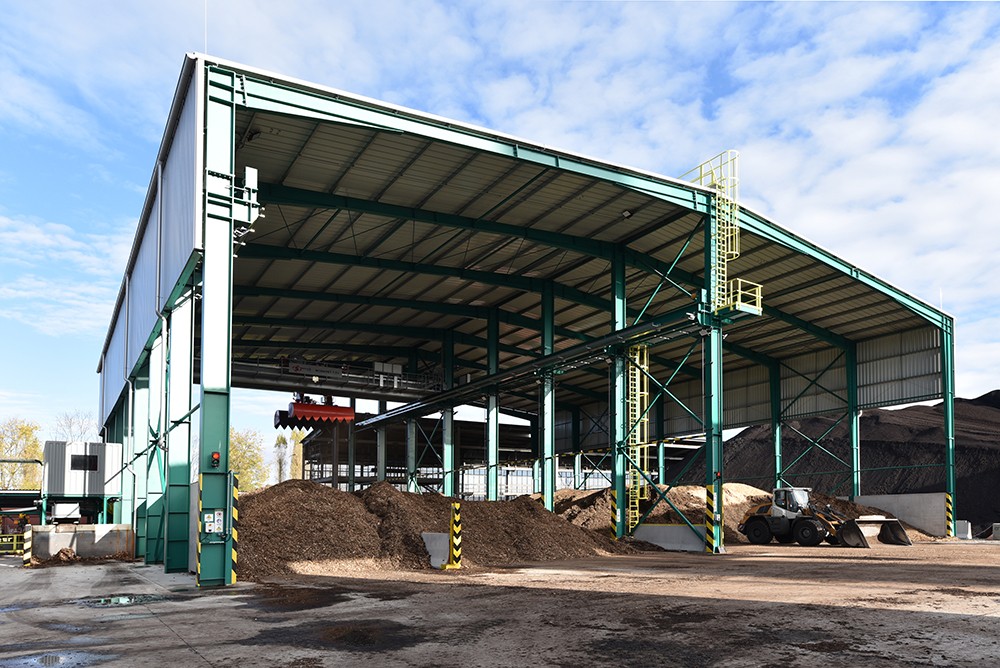

Ocelová konstrukce je tvořena dvoulodní prostorovou rámovou konstrukcí se sedlovou střechou se sklonem °6. Půdorysně ocelová konstrukce má rozměry 38,5 x 37.9. Výška v okapu je 14 metrů, v hřebeni 16 metrů.

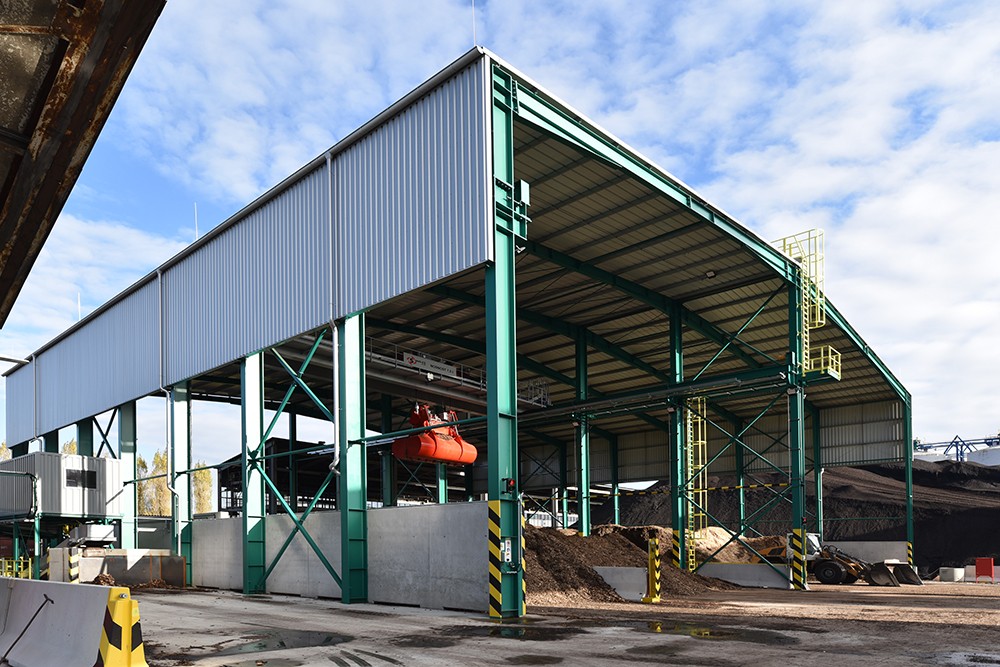

Opláštění ocelové konstrukce trapézovým plechem

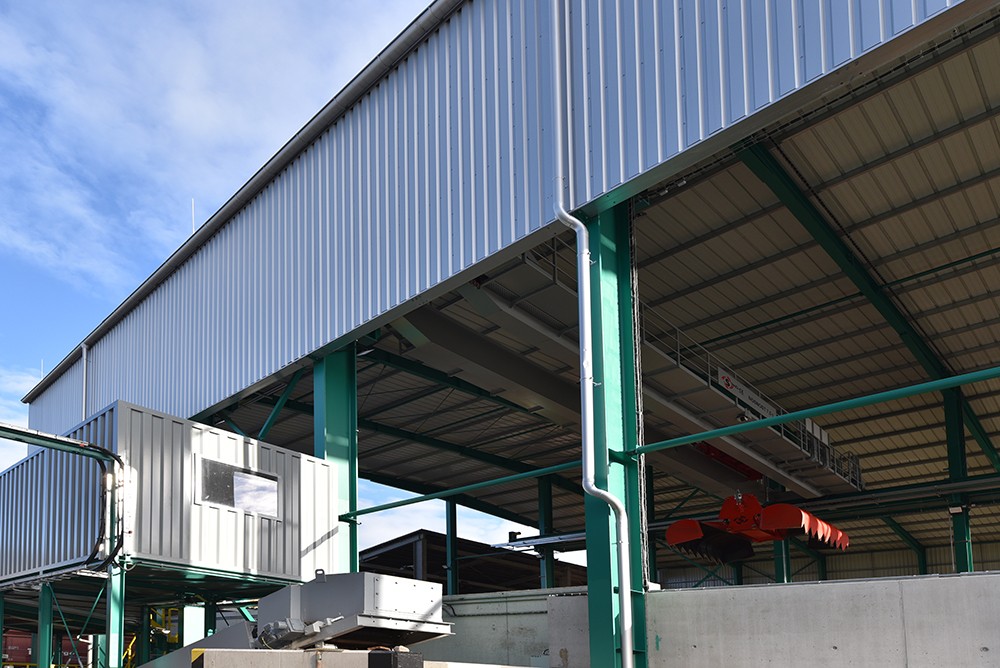

Ocelová konstrukce ve stěnových částech je částečně opláštěná trapézovým plechem kotveným na žárově zinkované paždíky, ve střešní části je trapézový plech kotven k žárově zinkovaným vaznicím.

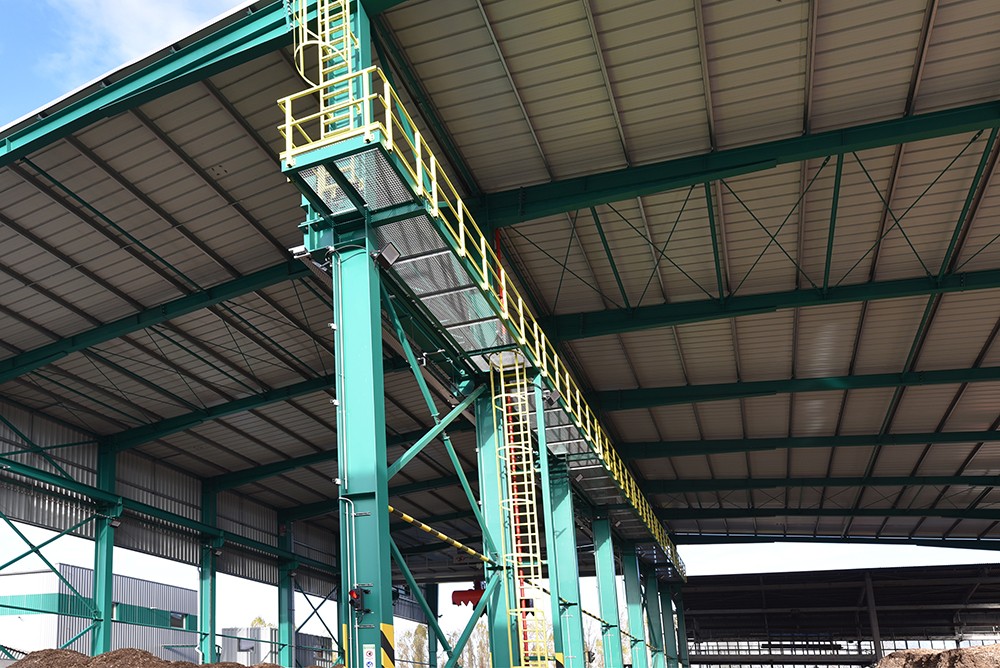

Konstrukce je doplněná o servisní lávku pro servis automatického nakladače. Lávka je tvořena z žárově zinkovaných pororoštů a je opatřena z obou stran zábradlím. Přístup na lávku je zajištěn servisním žebříkem s ochranným košem.
